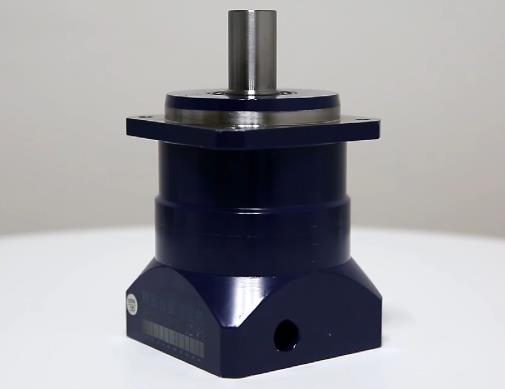

深圳行星減速機 塔吊專用行星減速機特點解析

　　行星減速機應用廣泛，可用于各類門座式起重機、浮式起重機旋轉機構、行走機構，廣泛用于大、中、小型建筑施工現場，深受建筑業廣大同仁的青睞和贊賞，現已被國內重工機械行業的多家領頭單位所采用。

　　由于產品輸入轉速較高，為保證熱功率平衡，可采用油站潤滑冷卻。下面鵬輝小編來和大家介紹下行星減速機的特點。

　　一、產品特點：

　　1.結構合理

　　2.通用性高

　　3.性能可靠

　　4.允許輸入轉速高

　　5.體積小、重量輕

　　6.減速比大

　　二、使用范圍

　　汽車吊、建筑起重機和輸送設備、貨運和工作電梯、裝載和轉載起重機、船舶和甲板起重機、拖車、救險車、船廠和港口起重機、海上平臺起重機、集裝箱龍門吊、平板運輸車、風力發電的偏航變槳機構。鵬輝行星減速機具有產量優勢：標準零配件可節約成本，縮短交貨時間，整個產品系列均采用可靠的設計，并且可以方便地提供機構備件。

　　三、規格和形式

　　（1）三級同軸行星齒輪

　　傳動比46至148

　　電動馬達驅動

　　長型軸出軸

　　減速機通過扭力臂支撐固定

　　輸入軸與輸出軸的旋轉方向相同

　　（2）回轉機構

　　輸出扭矩1400到1550000Nm，傳動比14到1007（其他傳動比敬請垂詢）。在計算輸出扭矩時，注意加速、減速、風力及傾斜度。

　　（3）設計標準

　　負載分組L2，工況等級T5，對應的M5驅動組設計，工作環境溫度+20℃。

　　（4）齒輪嚙合

　　鵬輝憑借多年來在傳動領域的積累，設計的最佳齒面，齒根受力狀況及最小相對摩擦速度，外齒輪表面硬化處理并研磨；內齒輪調制、滲氮硬化。

　　（5）潤滑

　　減速機的所有齒輪和滾動軸承均采用浸油潤滑。輸出軸軸承采用長效潤滑脂，無需更換，潤滑劑的更換周期和潤滑劑的選用請咨詢我們。油位可以通過油尺或者觀察孔檢查。

　　（6）機械效率

　　各級傳動的機械效率為98%，輸出軸軸承及密封圈的機械效率為99%。

　　（7）軸承

　　所有部件均采用滾動軸承支撐。行星輪采用滾針軸承或滾柱軸承。多數情況下調位滾柱軸承安裝在輸出軸殼體內，支撐小齒輪。

　　（8）安裝位置

　　垂直方向。其他方向需要先申明。

　　（9）密封

　　輸入端由徑向軸密封圈和防塵圈密封，輸出軸的密封采用

　　a) 雙層徑向密封圈

　　b) 輸出軸殼體內加注潤滑油脂

　　c) 再加徑向密封圈

　　這樣既可保證防止機油外漏，又可阻止油污或水進入。

　　（10）驅動

　　通過液壓馬達或電動機的輸入軸實現驅動。

　　（11）制動器

　　設計精良的液壓釋放彈簧-多摩擦片制動器，使旋轉體保持 靜止，或在緊急情況下進行緊急制動。這個制動器不可作為工作制動器使用。

　　釋放壓力 最小為15bar 最大為250bar

　　制動壓力 最大允許值為0.5bar

　　需要更高制動壓力時，請向我們咨詢。

　　（12）偏心距調整

　　為了準確地調整輸出軸齒輪與齒圈之間的齒隙，相對于輸出齒輪軸與固定法蘭，驅動軸可以是偏心的，

　　偏心值 e=1.5-2.5

　　（13）輸出齒輪軸

　　齒輪變位系數X=+0.5

　　齒輪精度7級

　　材料42CrMo4V硬化齒輪鋼。調制處理至700-900N/mm2齒輪硬度HRC50-57。

　　（14）工作環境

　　允許油溫-20℃至±70℃

　　在惡劣情況下，如鹽水、含鹽分空氣、塵土、泥漿、石擊、過高的氣壓、強烈震動、強烈沖擊、環境溫度、腐蝕介質等等，請事先聯系行星減速機廠家深圳鵬輝科技。
